| 穩定土拌和設備構造特點說明 |
|
| 作者：水穩之家 文章來源：攪拌網 點擊數： 更新時間：2025/2/13 16:14:13 |

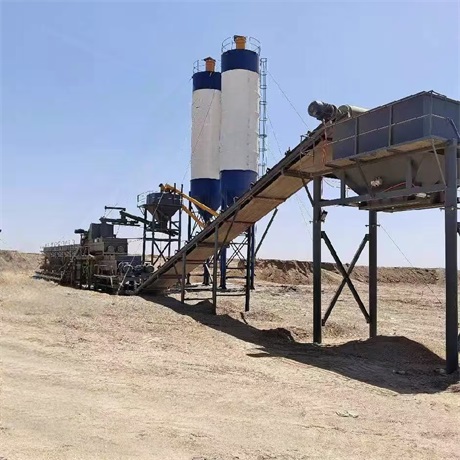

穩定土二次拌合設備由集料倉、主送料皮帶、粉料倉、儲水罐、成品攪拌缸、成品輸送皮帶、成品料倉和操作室構成的。在傳統的單機穩定土拌合設備，將成品攪拌缸、成品輸送皮帶及成品料倉縱向前移，在空出的位置安裝一個干料攪拌機和半成品輸送皮帶，干料攪拌缸進料口與主送料皮帶連接，出料口通過半成品輸送皮帶與成品攪拌機的進料口連接，形成雙機兩級串聯攪拌模式。另一種模式是采用兩個攪拌機疊加的方法，具有結構緊湊，占地面積小等特點。
穩定土二次拌合設備適用各種無機結合穩定材料的拌合生產，尤其適合低劑量抗裂型水泥穩定礫石（碎石）混合料的拌合，使其強度均勻、抗離析，保證混合料均勻、色澤一致、不出現灰條、灰團和花面，水泥及水分合適均勻。
通過采用穩定土雙拌鍋二次拌合設備生產水泥穩定砂礫混合料基層試驗段攤鋪施工，可以使穩定土結合料更好的裹覆礫石和減少鋪筑時的離析，減少水泥用量（設計水泥劑量4.5%，雙機攪拌水泥劑量4.0%），減少水穩干縮開裂，綜合提高水泥穩定礫石混合料的使用性能�；旌狭暇鶆蝾伾恢�，能較好的碾壓成型，減輕輔助工人的工作量，水穩基層的平整度控制效果較為明顯，能有效的保證了水穩基層的工程質量。
700噸穩定土拌和設備可使用沙石、粉煤灰、水泥等為原料，生產水泥穩定沙礫、灰土穩定基料、可壓混凝土等基層物料。 生產能力從300t/h 至1000t/h ，計量方式全部采用電腦變頻調速計量，穩定故障率低，適合不同級配的需求， 能滿足用戶多種施工要求 ；計算機控制技術對全過程進行管理；具有手動、自動選擇。
800噸穩定土拌和設備采用電腦變頻電控技術、穩定的計量系統、成熟的生產加工攪拌經驗；機、電一體化從原材料至成品輸出的全部實現生產電腦控制過程。一機多用，更換配比能配制"水泥穩定碎石、二灰碎石、水泥/石灰改良土、A/B組填料、級配碎石、普通穩定土”等多種配合比的穩定土基層材料，以滿足市場各種需求。根據需要可以有6個骨料斗、4種粉料倉、破拱裝置、袋裝水泥提升機、水泥斗、結構形式有“ 一 ”字形結構，“ L” 字形結構等可供選擇組合。也可按你的要求制作。生產能力從 300t/h 至 800t/h。從建站初期的參考指導，地基處理，設備安裝直到生產調試，包括以后的設備系統升級、更新，以及新技術、新工藝的應用。“好用、耐久，故障停機率少、可連續高速運行、運行費用低廉”的過硬質量，得到行業施工單位的廣泛認可。
600型穩定土拌和設備采用專用微機控制系統，在性能上，具有對材料適應強、級配種類多等特點；在結構上，采用緊湊式設計理念、布局合理，減少了設備占地面積；在實際操作時，具有操作簡單、安裝、調試、維護簡便等優勢；在配件方面，挑選適合、性價比高的配套件，為你節約成本，創造經濟效益。該設備適用于公路、機場、鐵路等底基層的施工。
600型級配碎石拌和站優點：
1、無襯板雙臥軸強制連續式攪拌主機，攪拌強烈，快速，使用維護成本低，攪拌均勻。
2、控制系統采用工控系統，通過傳感器將單位面積物料重量經過計算機處理，控制各種物料比例及流量配料準確度高。
3、強制破拱裝置，可有效保證二灰及濕沙的配料(選配)。
4、全自動控制系統，變頻調速、微機全自動控制電子計量，操作方便，只需一名操作工即可生產運行。
5、大容量成品料斗，方便生產的連續性。
6、采用集中控制，手動自動可選。
7、根據現場可一字型安裝也可L型安裝，結構緊湊，便于觀察控制。
900型穩定土拌合設備性能特點：
1.攪拌機：攪拌有效長度大（攪拌機內凈尺寸大于等于3.7米，攪拌葉片68片或攪拌機內凈尺寸5米，攪拌葉片92片），雙電機驅動，同步齒輪傳動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料均勻，避免離析的發生，較其他同規格產品，生產量均超過額定值50t以上。
2.配料皮帶秤：采用成本相對較高的裙邊皮帶，較平皮帶加擋料板的皮帶機結構擋料效果好、耐用。機架結構嚴謹，通用性高。電腦皮帶秤傳動部分有滾筒電機多種形式可選，采用變頻器調速控制。
3.骨料倉：斗容量大，上料斗加寬至3.6米易于生產。斗上配備標準格篩，有效排出超大粒徑物料。物料調節門為緩釋出料結構，無卡堵現象，便于保護配料皮帶。
4.集料/成品皮帶機：皮帶加寬到1.2米，用料扎實，采用槽鋼或角鐵骨架焊接結構，支架剛度高，不易變形。機架為分段/鉸接式，便于多次拆裝，經久耐用。
5.成品儲料倉：容量大10-12m3儲料能力高，便于配備各種裝卸車輛。
6.粉料供給系統：水泥倉采用長錐體，大出料口結構，有效解決了水泥起拱現象，采用大口變頻螺旋輸送機與氣動破拱器（選配），無水泥卡堵現象。。
7.控制系統：采用計算機及變頻器，計量控制儀表，各路獨立計量，獨立控制；采用無級變頻調速，調速性能穩定，故障率低，便于維修和選用配件備品。電氣部分采用通用電氣元件，配套及時方便。
8.多種供水結構型式可供選擇。
9.控制室采用鋼骨架彩板保溫結構，配備冷暖空調，操作舒適，寬敞明亮。

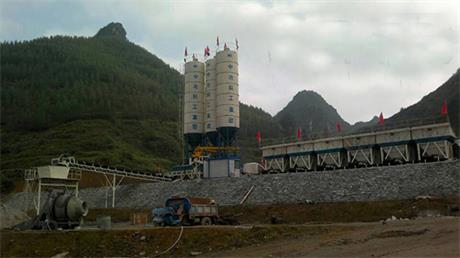

600噸水泥穩定土拌和設備就是將不同規格的碎石、礫石、水泥和水等材料按照施工配合比在固定地點進行均勻攪拌的生產設備，具有材料級配準確度高、攪拌均勻性好、節省材料、便于計算機自動控制等特點，能更好的保證穩定土材料的質量，用于道路的基層、底基層施工。600噸穩定土拌和站設備參數性能特點:
1、積木式模塊化設計：安裝及轉移場地快速方便，并可根據用戶需要進行不同組合和配置。骨料料斗有三斗、四斗、五斗、六斗等多種組合可供選配。粉料倉有1個、2個、3個、4個等可供選配。成品料倉有：8、10、12方等可供選擇。
2、主機框架采用矩形管設計。結構合理，強度高，外形壯觀、氣派。
3、攪拌性能：采用雙臥軸強制式攪拌主機，攪拌有效長度大（攪拌機內凈尺寸大于等于3.3米，攪拌葉片60片），雙電機驅動，動力強勁效率高，大容量，低充盈率，高鉻耐磨合金攪拌葉片加長加密拌和物料均勻。
4、骨料稱重為托輥稱重,計量穩定、波動小。
5、粉料稱重為螺旋秤結構。粉料一級計量采用中心距達3.2米的螺旋輸送機，可提供均勻的料流，而且不會有倒流現象，確保反饋控制所需的線性給料關系。
6、在線反饋控制：一級計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸到稱重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供良好的計量精度。
7、稱重儀表控制：采用稱重儀表高品質計算機及變頻器，各路獨立計量，獨立控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整方便，整機配有安全報警緊急停車系統。
500噸穩定土拌和設備主要構造特點：
1、攪拌有效長度大（攪拌機內凈長3.3米，攪拌葉片60片)，雙電機驅動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料更均勻，避免離析的發生。
2、采用電腦變頻電控技術，變頻器，微機自動化控制，穩定的計量系統，工作使用協調；具有手動、自動兩種控制功能且可互相切換。皮帶秤配料準確度高，計量范圍寬，計量平穩。
3、氣動控制系統采用大直徑重型氣缸可長期運行。
4、采用大功率雙臥軸無襯板攪拌機生產能力大，效率高，維修方便。
5、整體結構集中布置，占地面積小�？刹疬w式結構，能迅速地分塊、轉場、組裝運輸、安裝等特點。
600型移動式穩定土拌和設備是一種可拖掛移動的攪拌設備，以一個集中拖掛單元，將集料、稱量、攪拌、輸送等作業于一體。適合于鐵路、公路、橋梁等穩定土量比較小的工程移動施工，移動式穩定土拌和設備優點：
1、結構簡單，組合方便，占地面積小，可移動性強，投資省。
2、攪拌主機采用雙臥軸強制式攪拌主機，攪拌質量均勻，效率高。
3、全部采用低故障率的電子秤量系統。
4、具有配比儲存、落差自動補償，可進行手動、半自動、自動控制的微機系統。
5、根據用戶的不同需求，增加附屬設備，增加功能。組合形式可靈活選擇，以滿足不同用戶、不同場合的要求。
|
|
|
