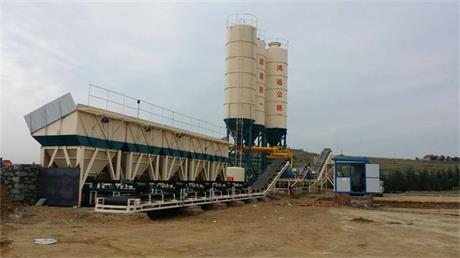

800噸水穩拌和站：是我公司綜合國內外先進技術自行研制生產的專用穩定土拌和設備。可使用生石灰、熟石灰（含水量在10-15%）、沙石、粉煤灰、水泥等為原料，生產水泥沙礫穩定土、二灰碎石穩定土、可壓混凝土等基層物料。生產能力從300t/h至800t/h，計量方式為電腦式變頻計量，電機調速方式分變頻調速適合不同級配的需求，能滿足用戶多種施工要求；計算機控制技術對全過程進行管理；具有手動、自動選擇，整套設備只需配備一名操作工；廣泛用于修筑高等級公路鐵路、城市道路、機場、等工程的基層穩定材料的拌和施工。
800噸水穩拌和站設備主要構成系統：
1、配料供給系統：骨料儲料倉，變頻計量皮帶稱、皮帶輸送機能實現無級調速。
2、水泥料供給系統：水泥倉（水泥斗）、變頻螺旋輸送機，計量螺旋電子稱。
3、自動供水系統：水泵、管道、調節閥、噴水器。
4、攪拌系統：電機減速機、雙臥軸連續式攪拌機。攪拌機采用無襯板式結構，大限度地加大了攪拌葉片和箱體之間的間隙，攪拌機工作時，在該間隙中會形成一層不移動的混合料層，此混合料層停留在箱體上起到了襯板的作用，保護著箱體不受磨損，同時也減輕了攪拌葉片的磨損。攪拌葉片由特殊的耐磨材料制成。
5、成品料倉裝置系統：雙卸料儲料倉、斜皮帶機、空壓機。
6、電氣系統：操作控制柜、操作室。
7、計量控制系統：采用國內知名廠家電子配件、電磁（變頻）調速，微機控制手動、自動兩種形式。
800噸水穩砂礫拌和機械、水穩拌和站具有以下特點：
(一)攪拌系統：
1.攪拌機軸承座與攪拌缸體脫離，永無污物滲入之憂，確保高度可靠，雙電機驅動，動力強勁效率高。
2.框架式底盤，強度大，安放牢固，不振動穩定性好。出料方向根據場地大小即可一字形布置又可L形布置，機動靈活。
3.攪拌缸底部設清料窗口，便于內部物料清除。出料口加裝推料裝置，使出料更順暢，同時還有清理缸體功能。 4.攪拌機上無任何障礙物，直觀可視且有足夠的操作空間，方便檢查維護。
5.采用無襯板技術，無需更換襯板，使用壽命長，維護成本低.
6.經過優化后的攪拌缸體橫截面和攪拌葉槳線速度，使物料在“沸騰”狀態下快速推進，生產率高，拌和均勻生產過程連續穩定，避免了離析現象的產生。
(二)配料計量系統:
1.采用“皮帶秤”骨料計量、“螺旋電子秤”粉料計量，穩定精度高。
2.采用獨特的信號傳輸降噪措施，提高了過程控制的精確性。
3.粉料系統采用專用的粉料大口螺旋給料機避免以往葉輪給料機受潮易堵塞現象，使粉塵計量更可靠穩定均勻連續，能有效減少粉料的浪費和成品料報廢，穩定材料成本控制更精確。
(三)系統的安全保護：
1.系統操作采用手動/自動的操作控制模式，上手迅速，操作簡單，直觀明了。
2.系統采用現場總線控制模式，可實現三級操作功能：控制計算機執行、智能控制儀表單獨執行、變頻器面板手動操作執行，從而使設備具有三種操作安全保護模式，可靠性得以大幅度提高。
3.系統還具有斷料報警、故障鎖定等功能，為設備維護贏取時間，安全可靠性得到進一步提升。
800噸二次攪拌水穩拌和站，水穩二次拌和穩定土攪拌站采用專業微機控制系統，在性能上，具有對材料適應強、級配種類多、可靠性高等特點；在結構上，采用緊湊式設計理念、布局合理，大大減少了設備占地面積；在實際操作時，具有操作簡單、安裝、調試、維護簡便等優勢；在配件方面，精心挑選最適合、性價比最高的配套件，為你節約成本，創造更高的經濟效益。適用于任何等級的公路、機場、鐵路等底基層的施工。800噸二次攪拌水穩拌和站，水穩二次拌和穩定土攪拌站目的為了提高穩定土混合料級配的均勻性，以及穩定土結合料更好的裹覆碎石和減少鋪筑時的離析，穩定土攪拌機采用雙拌缸強制式穩定土攪拌站進行拌合。使用二次攪拌工藝可以有效的解決水泥與集料粘結不足的問題，綜合提高水泥穩定碎石混合料的使用性能。
800噸水穩料拌和站,水穩級配碎石拌和站性能特點：
·模塊式拼裝結構，多種組合形式，便于布置、拆卸、裝運。
·具有適應不同工質的配料機。標準配備配料機外，還有帶強制破拱裝置的配料機供選擇，以用于易結拱物料（潮濕粉煤灰、土壤、砂粒）的給料。
·滿足不同穩定劑的多種粉料供給系統。螺旋輸送機輸送粉料，避免散失和揚塵，確保環境無污染。
·大容量低位雙臥軸強制式無襯板攪拌機，使拌和更均勻、可靠性更高，維修保養更方便，經濟性更好，維修費用更低。
·混合料存?zhèn)}采用氣缸驅動，動作可靠。
·上料皮帶機為可拆式結構，運輸安裝方便，集料皮帶機、上料皮帶機為電機減速機鏈條鏈輪傳動,維修保養簡單，并具有獨特的防跑偏功能。整機采用計算機集中控制，可手動和自動程序操作，操作方便，工作可靠。配料比例的設定、調整方便。
·計算機具有強大的管理功能，友好的用戶界面具有良好的人機對話功能。可存儲配比、產量等數據，并可輸出打印統計報表，給現場管理、調度、監控提供了強有力的支持。
·計算機顯示器用戶界面清晰友好，具有故障自動檢測和報警功能。從而提高了整機的自動化水平，減少了操作人員的勞動強度，提高了整機的可靠性。
·恒溫中央控制室寬敞明亮，四季如春。
·變頻控制技術的應用，較電磁調速穩定性好，可靠性高。
800噸水穩拌和樓、水穩砂礫拌和站生產能力從 300t/h至800t/h ，工業微機控制系統，電腦變頻調速計量，穩定故障率低、可靠性高、操作簡單等特點能適合不同級配種類的專用拌和設備。該設備適用于任何高級公路、機場等底基層的施工。
1.配料系統由骨料倉、稱量皮帶機、集料皮帶機組成。用戶可自由選配料倉數目。具有結構緊湊、布局合理、料倉容積大、上料高度低、可靠性高、易操作、便于維護等特點。
2.由渦輪流量傳感器和計算機控制系統組成的閉環控制系統，只要在電腦上輸入水的百分比。就可完成水量的設定和調整，隨改隨調, 控制精度高，響應時間快。
3.單電機驅動減速機，大齒輪同步傳動，工作穩定可靠，耐沖擊振動，抗過載能力強，使用壽命長
4.稱重傳感器、變頻調速電機、變頻器、計算機控制系統組成的閉環控制系統，抗干擾能力強，可對各種骨料分別進行連續動態稱量，使骨料出料更為均勻，配比更為精確。
5.專用的粉料大口斜錐、大口螺旋給料機避免以往葉輪給料機受潮易堵塞現象，使粉塵計量更可靠穩定均勻連續，能有效減少粉料的浪費和成品料報廢，穩定材料成本控制更精確 調速螺旋給料機、稱量螺旋、變頻器、計算機控制系統組成的粉料配送閉環控制系統，實現了粉料流量的實時監測和調節，大大降低了用戶損失，提高了成品料質量。
6.多種粉料供給形式可選擇：人工拆包水泥或散裝水泥均可
7.全微機控制系統，系統具有：關機、開機過程管理和狀態檢測功能，故障報警和過載報警及欠壓保護功能，手動、半自動、全自動多種操作形式 ,具有強大的管理功能，友好的用戶界面和良好的人機對話功能。可儲存配比、產量等數據，并可輸出打印統計報表。給現場管理、調度、監控提供了強有力的支持。故障自動檢測和報警的功能，提高了整機自動化水平和整機可靠性。全密封、帶空調的控制房，提高了操作人員的舒適度，減輕了操作勞動強度。
8.攪拌好的成品料由平皮帶機送到成品料倉,具有結構簡單、維護方便、故障率低，提升高度高等特點。
800噸水穩二次拌和站,水穩二次拌和設備一機多用可拌合水泥穩定土類、石灰穩定土類、沙礫穩定土等基層穩定材料. 適用于高等級公路、機場、鐵路、市政等施工，生產各種不同規格要求地穩定土基層材料。800噸水穩二次拌和站,水穩二次拌和設備,二次拌和原理：
(1)工藝流程：開機前準備→上料→首次攪拌→二次攪拌→出料→運輸車運輸?shù)浆F(xiàn)場。
(2)考慮施工過程中水泥用量的損耗，攪拌水穩混合料時水泥用量比配合比值高0.2-0.5%，保證現場攤鋪混合料的水泥含量，由試驗人員不定期取樣檢測，水泥用量不得過高，減少水穩干縮開裂的可能性。
(3)攪拌時粗細集料經過皮帶運輸?shù)降谝话韪變?nèi)按配合比上提高1%-2%左右加上，攪拌水穩混合料時還要按配合比提高0.2-0.5加水泥進行第一攪拌，攪拌結束后通過皮帶輸送到第二個拌缸內進行二次攪拌，通過二次拌合提高混合料的均勻性。
(4)由計算機按設定程序自動控制，根據試驗室施工配合比依其比重輸入碎石，嚴格控制拌和機的喂料速率，保證混合料均勻、色澤一致、不出現灰條、灰團和花面，水泥及水分合適均勻。
800噸水穩碎石拌和設備、水穩層拌和站為能自動、連續地對穩定土廠拌設備所使用的水泥進行均勻的供料、保證級配的準確性，采用工業微機程序來控制水泥連續稱重計量裝置，以解決現有穩定土廠拌設備上水泥計量裝置的缺陷，800噸水穩碎石拌和設備、水穩層拌和站其技術手段如下。
1. 配套傾斜螺旋的供料粉倉
粉倉容積為9m3,在上、下限位置各裝有一個阻旋式料位計；采用變頻調速技術螺旋電機進行無級調速以控制供給量的大小；螺旋與水平面成一定的傾角，在出口處形成一段緩沖區，可有效地防止水泥的自流，以確保水泥流量的穩定性；根據穩定土廠拌設備所需水泥的供料范圍，確定螺旋機螺距和葉片直徑。以上配置可保證連續穩定供料，并能對控制裝置發來的信號及時響應。
2. 采用單支點懸掛式螺旋稱重裝置
為減輕螺旋自重并從美觀角度考慮，螺旋管選用薄壁的不銹鋼管，軸端支承選用鑄鋁材料。傳感器選用拉式傳感器，此裝置可對瞬時水泥流量進行重量檢測，并轉換成電信號傳給控制裝置。
3. 計量控制裝置
主要由一個PLC控制器、一個信號放大變送器、一個變頻器、一臺工業微機及相關的電路電器組成。能自動、及時地對反饋回來的電信號按所設定的程序進行運算處理，保證水泥的流量不超過所設定的偏差值，同時微機系統還具有報警顯示、統計打印等功能。
根據以上方案改造后的穩定土廠拌設備已有數十臺在全國各地工地中使用，用戶普遍反映水泥的計量較為準確，在提高成品料質量、節省施工費用上有明顯的成效。
800噸水穩拌和站設備,水穩砂礫機組就是將不同規格的碎石、礫石、水泥和水等材料按照施工配合比在固定地點進行均勻攪拌的專用生產設備，800噸水穩拌合站作為當前高等級公路、鐵路、城建市政道路修筑中的一種高效能穩定土基層修筑機械，具有材料級配精度高、攪拌均勻性好、節省材料、便于計算機自動控制等優點，能更好的保證水穩穩定土材料的質量，因而廣泛用于鐵路、公路和城市道路的基層、底基層施工。800噸水穩拌合站設備各部分特點鮮明，優勢明顯。800噸水穩拌和站設備,水穩砂礫機組具體體現為：
1.攪拌缸：攪拌有效長度大（攪拌機內凈尺寸大于等于3.7米，攪拌葉片68片或攪拌機內凈尺寸5米，攪拌葉片92片），雙電機驅動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料更均勻，避免離析的發生，較其他同規格產品，生產量均超過額定值50t以上（以其他廠家大部分產品為例，其產量多低于額定值)，外置軸承座，穩定性、密封性極佳，極大的降低了保養工作量，且產品壽命成倍增加。
2.配料皮帶秤：采用成本相對較高的裙邊皮帶，較平皮帶加擋料板的皮帶機結構擋料效果好、耐用、壽命長。機架結構嚴謹，通用性高。電腦皮帶秤傳動部分有多種形式可選，采用品牌變頻器調速控制。
3.骨料倉：斗容量大，上料斗加寬易于高效生產。斗上配備標準格篩，有效排出超大粒徑物料。物料調節門為緩釋出料結構，無卡堵現象，便于保護配料皮帶。
4.集料/成品皮帶機：皮帶加寬到1.2米，用料扎實，采用大型槽鋼或角鐵骨架焊接結構，支架剛度高，不易變形。機架為分段/鉸接式，便于多次拆裝，經久耐用。
5.成品儲料倉：容量大（800t設備為10立方米）儲料能力高，便于配備各種裝卸車輛。
6.粉料供給系統：新一代粉供系統，采用大口變頻螺旋輸送機與氣動破拱器，無水泥卡堵，有效的解決了因水泥卡堵造成的供料不勻現象。
7.水泥倉：采用長錐體，大出料口結構，有效解決了水泥起拱現象（短錐體容易起拱，且與螺旋間造成卡堵水泥現象，使得長時間供料不足，無法控制配料精度，造成拌料品質低）。
8.控制系統：采用高品質計算機及進口變頻器，高精度專業計量控制儀表，各路獨立計量，獨立控制；采用無級變頻調速，較電磁調速性能穩定，故障率低，便于維修和選用配件備品。電氣部分采用通用電氣元件，配套及時方便。
9.多種供水結構型式可供選擇，精確可靠。
10.控制室采用鋼骨架彩板保溫結構，配備品冷暖空調，操作舒適，寬敞明亮。
|
